| 應用范圍 | 控制 | 品牌 | 鳴山 |
| 型號 | BK DG JBK NDK | 頻率特性 | 低頻 |
| 電源相數 | 單相 | 鐵心形狀 | EI型 |
| 冷卻形式 | 干式 | 鐵心形式 | 芯式 |
| 繞組形式 | 雙繞組 | 防潮方式 | 開放式 |
| 冷卻方式 | 自冷 | 外形結構 | 立式 |
| 電壓比 | 輸入電壓220V 380V | 輸出電壓220V 110V 36V 24V 6V | |
| 額定功率 | 1KVA-30KVA | 波形 | 無附加波形失真 |

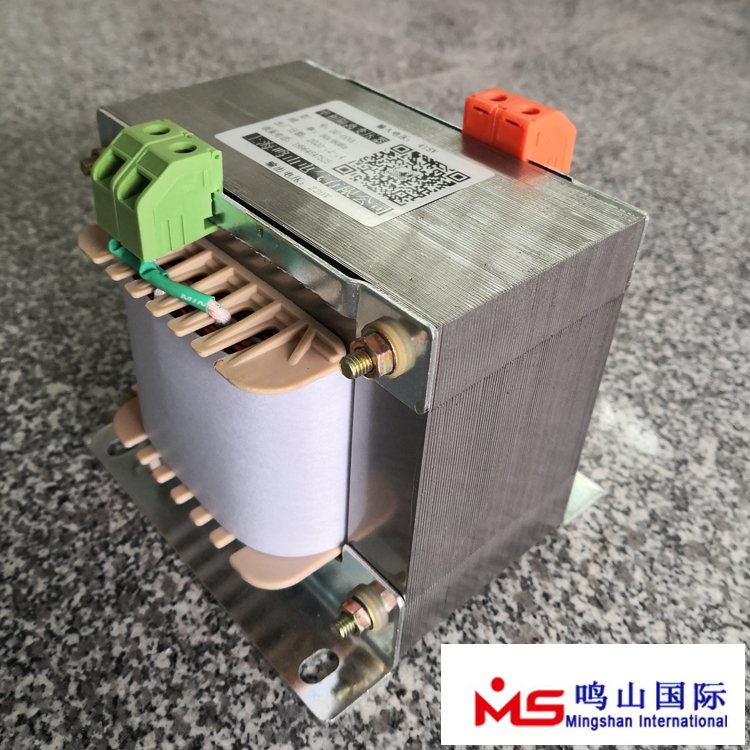

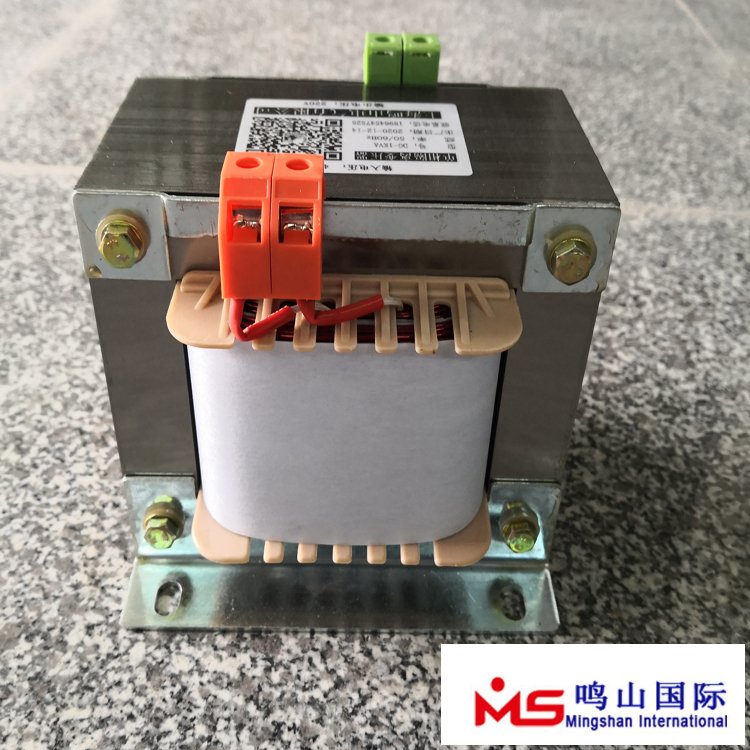

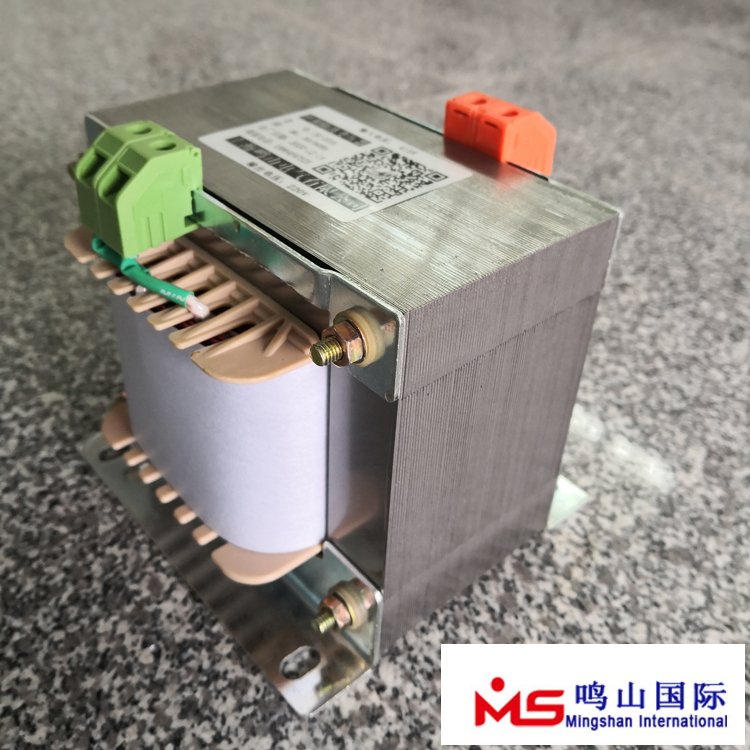

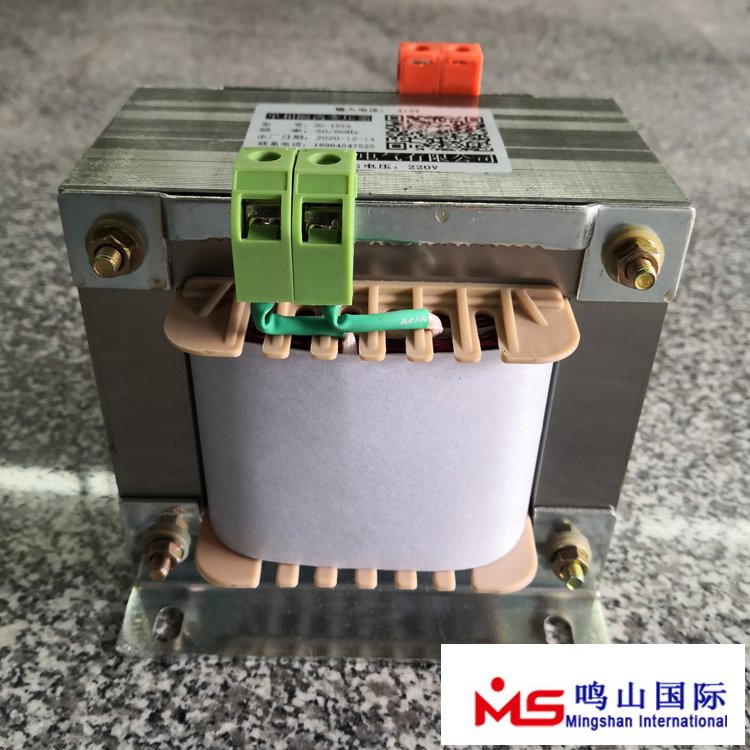

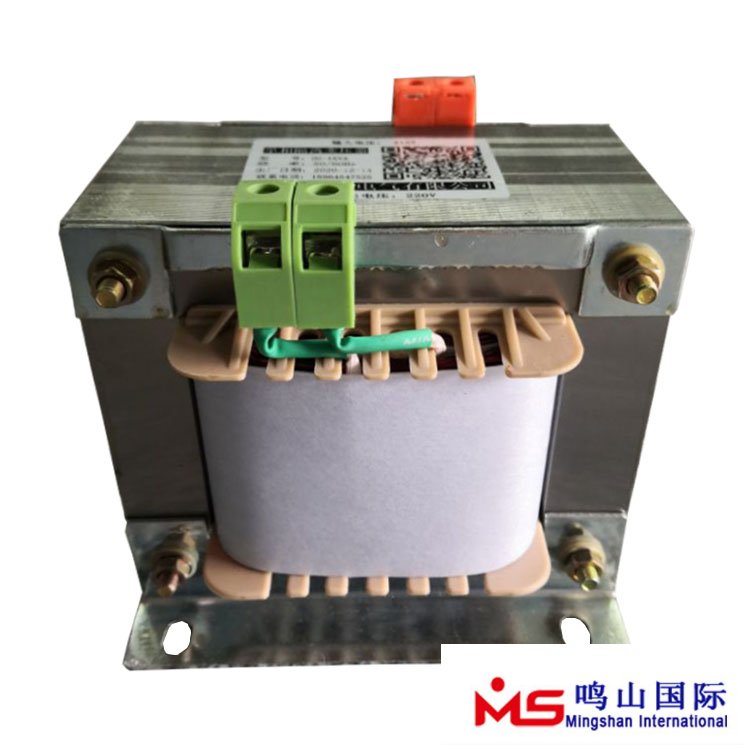

| 1BK DG JBK系列控制變壓器概述： | |||
| BK DG JBK系列放映機隔離變壓器是我公司在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型干式隔離變壓器，從300VA到50KVA之間，符合IEC439、GB5226等國際、國家標準，繞組采用脫胎整列繞制方法；變壓 器進行真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到國內外先進水平。BK DG JBK系列隔離變壓器適用于交流50Hz至60Hz，電壓660V以下的電路中，用于進出口重要設備、精密機床、放映機，機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5％） 繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的 設計與制造。加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N- G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。 | |||
| 2適用范圍： | |||
| BK DG JBK系列隔離變壓器,適用于交流50～60Hz，輸入電壓不超過1000V的電路中，作為各類機床、機械設備等一般電器的控制電源、局部照明及指示電源、也可作為小型（100KVA以下）動力電源用。 | |||
| 3正常工作條件及安裝條件： | |||
|
1、海拔: 安裝地點的海拔不超過2000m； 2、溫度：周圍空氣溫度不超過+40。C，且其24h內的平均溫度值不超過+35。C，周圍空氣溫度的下限為-5。C; 3、濕度：環境溫度為+40。C時，空氣的相對濕度不超過50%; 在較低的溫度下可以允許有較高的相對濕度，例如+20。C達90%; 4、安裝在無劇烈震動和沖擊振動的地方； 5、在無爆炸危險介質中，且介質中無腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。 |
|||
| 4結構特征 | |||
| BK DG JBK系列隔離變壓器可制成開啟式或防護式，具有損耗低、噪聲小、防火性能好和不污染環境等優點。屬于可移式變壓器。變壓器的鐵芯采用冷軋硅鋼片，鐵軛兩側以型鋼或鋼板作夾件，通過螺桿加以緊固。產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控儀、轉向輪等，以便移動。 | |||
| 5訂貨須知： | |||
|
1、產品型號 2、額定容量 3、相數放映機電源電壓220V(單相)或者380V（三相） 4、聯接組別 5、調壓方式 6、高、低壓電壓 7、有無特殊要求 |
|||
| 項目尺寸容量 | 長 | 寬 | 高 | 孔距 | 安裝孔 | （腳架厚度） | 重量（KG） | |
| 40-63 | 83 | 85 | 89 | 56+-0.4 | 46+-2.5 | 4.8*9 | 1 |
1.3 1.9 |
| 100 | 86 | 105 | 94 | 64+-0.4 | 62+-2.5 | |||
| 160 | 98 | 105 | 109 | 84+-0.4 | 71+-3 | 5.8*11 | 1.5 |
2.6 3.6 |
| 250 | 98 | 120 | 109 | 84+-0.4 | 85+-3 | |||
| 400 | 122 | 102 | 125 | 90+-0.4 | 85+-2 | 5.8*9 | 2 |
5.0 7.5 |
| 630 | 152 | 112 | 150 | 122+-0.5 | 90+-3.5 | 7*13 | ||
| 1000 | 160 | 210 | 151 | 126+-2 | 152+-2 | 7*12 | 3 |
11 16 |
| 1600 | 184 | 235 | 163 | 146+-3.5 | 176+-3.5 | |||
| 2500 | 210 | 265 | 171 | 174+-3.5 | 200+-3.5 | 4 | 22 | |
