歡迎光臨上海鳴山電氣有限公司
| 應用范圍 | 電源 | 品牌 | 鳴山 |
| 型號 | SG | 頻率特性 | 低頻 |
| 電源相數 | 三相 單相 | 鐵心形狀 | EI型 |
| 冷卻形式 | 干式 | 鐵心形式 | 芯式 |
| 繞組形式 | 雙繞組 | 防潮方式 | 開放式 |
| 冷卻方式 | 自冷 | 外形結構 | 立式 |

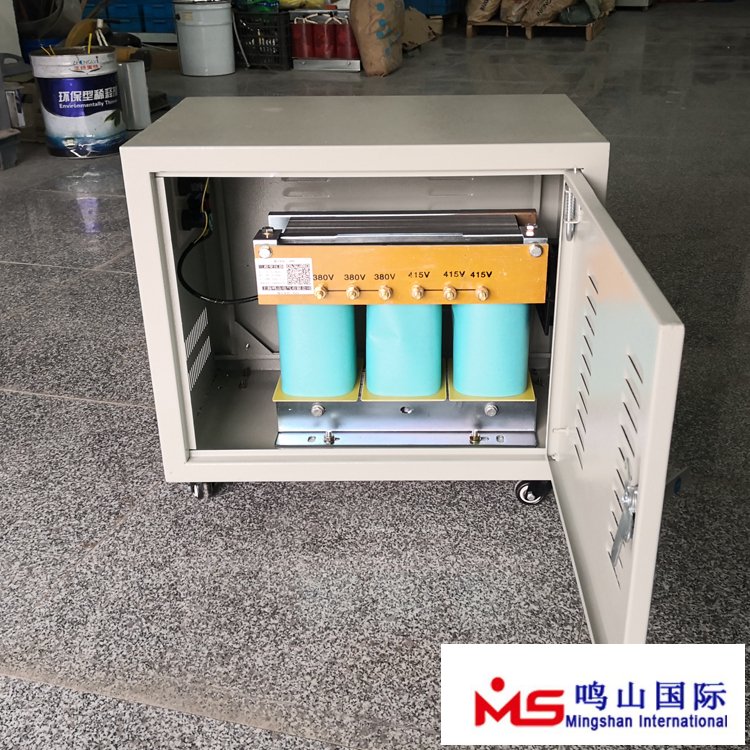

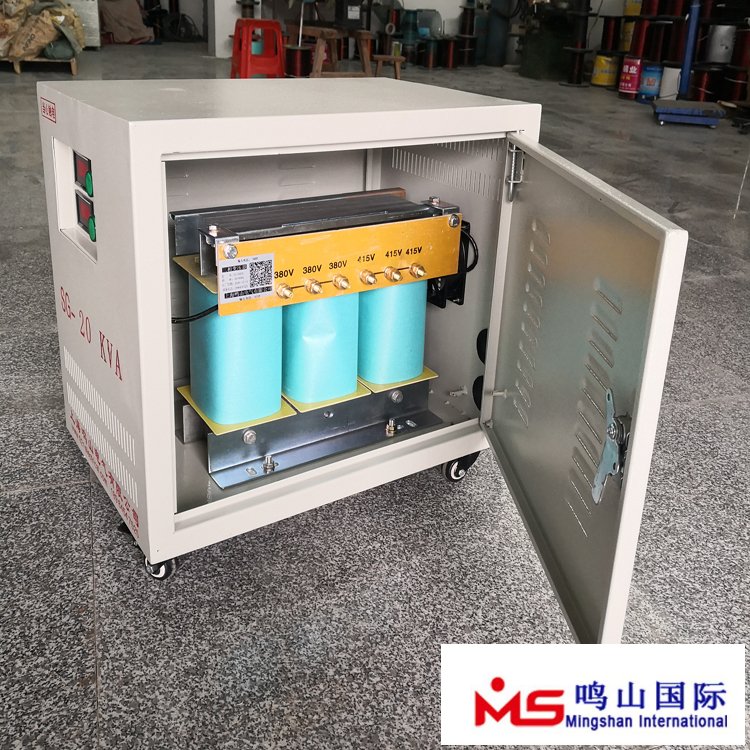

| 電壓比 | 輸入電壓380V | 輸出電壓415V(電壓可以按需定制) | |
| 額定功率 | 1KVA-2000KVA | 波形 | 無附加波形失真 |
| 1，三相干式變壓器概述 | |||
| SG系列三相干式變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型電力變壓器，從300VA到2500KVA之間，符合IEC439、GB5226等國際、國家標準，繞組采用脫胎整列繞制方法；變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到國內外先進水平。SG系列三相干式隔離變壓器廣泛適用于交流50Hz至60Hz，電壓2000V以下的電路中，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5％）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。 | |||
| 2，產品特點 | |||
| 在變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。 | |||
| 3，特性優點 | |||
|
1，高度隔離 2，N-G性能良好 3，高度共�？垢蓴_抑制 4，將△轉換為Y或Y至△ 5，電壓抽頭容易轉換 6，按用戶的特殊性能要求設計 |
|||
| 4，使用條件 | |||
|
1 適用海拔高度：≤5000m 2 環境溫度：-15℃～+45℃ 3 相對濕度：≤90% 4 安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。 5 凡不符合上述使用條件的，應與我們協商確定。 |
|||
| 5訂貨須知： | |||
|
1、產品型號 2、額定容量 3、相數(單相)（三相） 4、聯接組別 5、調壓方式 6、高、低壓電壓 7、有無特殊要求 |
|||
| 規 格 | 輸入電壓 | 輸出電壓 | 不帶外殼產品尺寸 | 帶外殼尺寸 | 重量 | |
| SG-5 KVA |
380v.280v, 220v,208v 200v,110v等任何電壓都可以按客戶要求訂做 |
1140v.690v 480v.460v. 440v.415v 380v 可根據客戶要求訂制 |
30×15×25 | 35 | 45×25×30 | 56 |
| SG-6KVA | 30×16×25 | 40 | 45×25×30 | 64 | ||
| SG-7KVA | 30×15×30 | 45 | 50×25×35 | 80 | ||
| SG-8KVA | 36×16×30 | 55 | 50×25×35 | 85 | ||
| SG-10KVA | 36×21×33 | 90 | 60×32×65 | 130 | ||
| SG-15KVA | 36×24×33 | 135 | 70×35×77 | 185 | ||

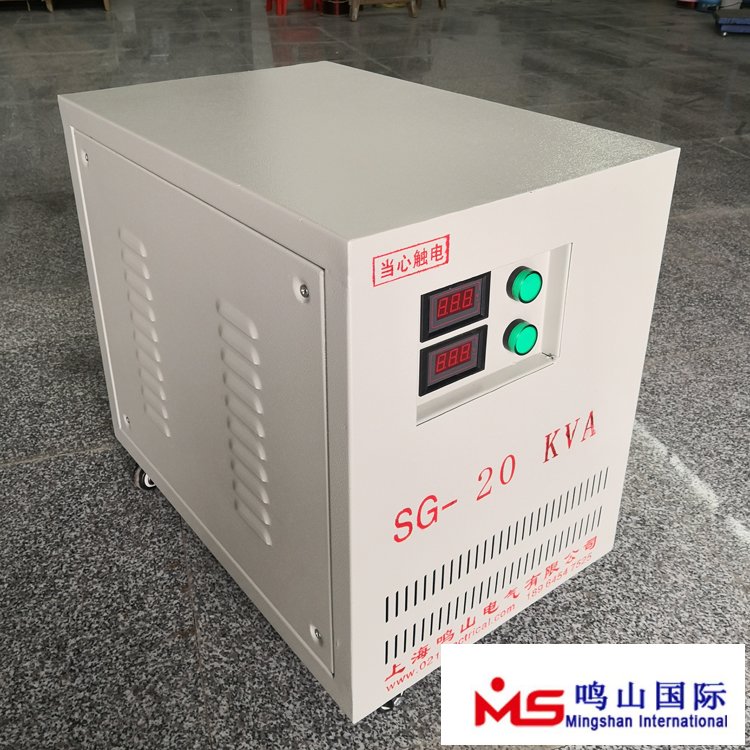

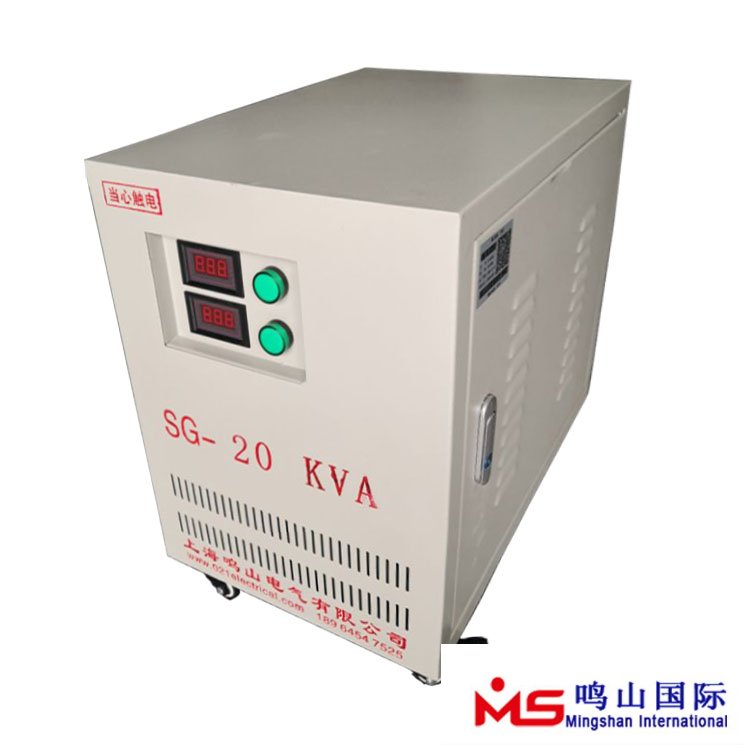

| SG-20KVA | 42×24×37 | 180 | 70×35×77 | 220 | ||
| SG-30KVA | 48×28×42 | 220 | 80×40×87 | 260 | ||
| SG-40KVA | 48×30×42 | 265 | 90×50×95 | 320 | ||
| SG-50KVA | 48×32×42 | 295 | 90×50×95 | 360 | ||
| SG-60KVA | 65×32×66 | 370 | 100×50×105 | 440 | ||
| SG-80KVA | 70×32×67 | 450 | 100×50×105 | 530 | ||
| SG-100KVA | 75×35×6 | 490 | 100×50×105 | 570 | ||
| SG-120KVA | 75×35×68 | 520 | 100×50×105 | 600 | ||
| SG-150KVA | 85×37×68 | 650 | 120×65×115 | 690 | ||
| SG-180KVA | 95×45×83 | 780 | 120×65×115 | 930 | ||
| SG-200KVA | 95×45×83 | 850 | 120×65×115 | 1010 | ||
| SG-250KVA | 95×45×83 | 1080 | 120×65×115 | 1180 | ||
| SG-300KVA | 105×45×95 | 1350 | 120×70×125 | 1450 | ||
| SG-320KVA | 105×45×95 | 1380 | 130×50×135 | 1490 | ||
| SG-350KVA | 105×45×95 | 1480 | 130×50×135 | 1600 | ||
| SG-400KVA | 115×55×105 | 1640 | 140×60×145 | 1750 |
