| 應用范圍 | 電源 | 品牌 | 鳴山 |
| 型號 | SBW | 頻率特性 | 低頻 |
| 電源相數 | 三相 | 鐵心形狀 | EI型 |
| 冷卻形式 | 干式 | 鐵心形式 | 柱式 |
| 繞組形式 | 雙繞組 | 防潮方式 | 開放式 |
| 冷卻方式 | 自冷 | 外形結構 | 立式 |
| 電壓比 | 輸入電壓380V | 輸出電壓380V(電壓可以按需定制) | |
| 額定功率 | 50KVA-2000KVA | 波形 | 無附加波形失真 |

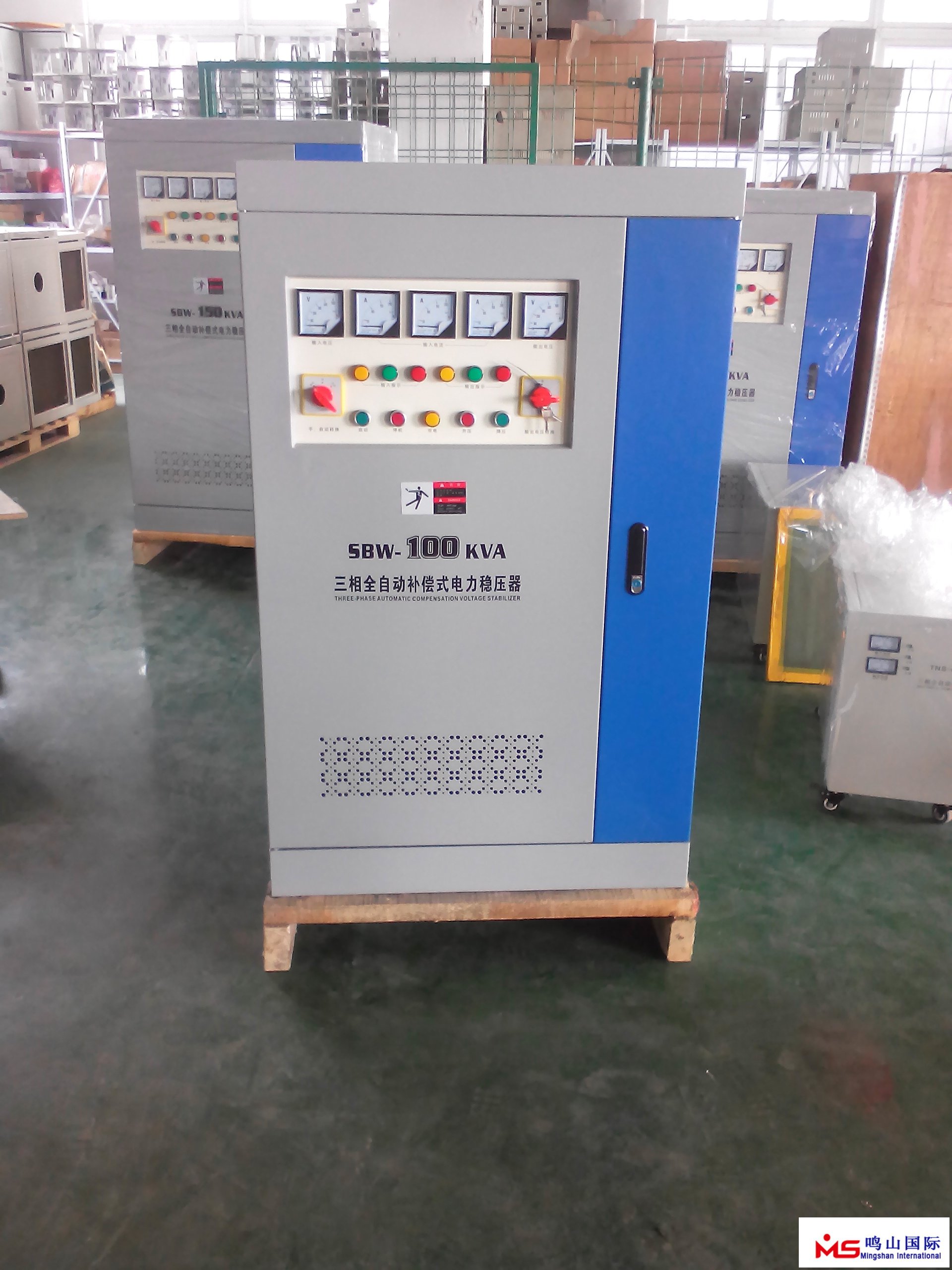

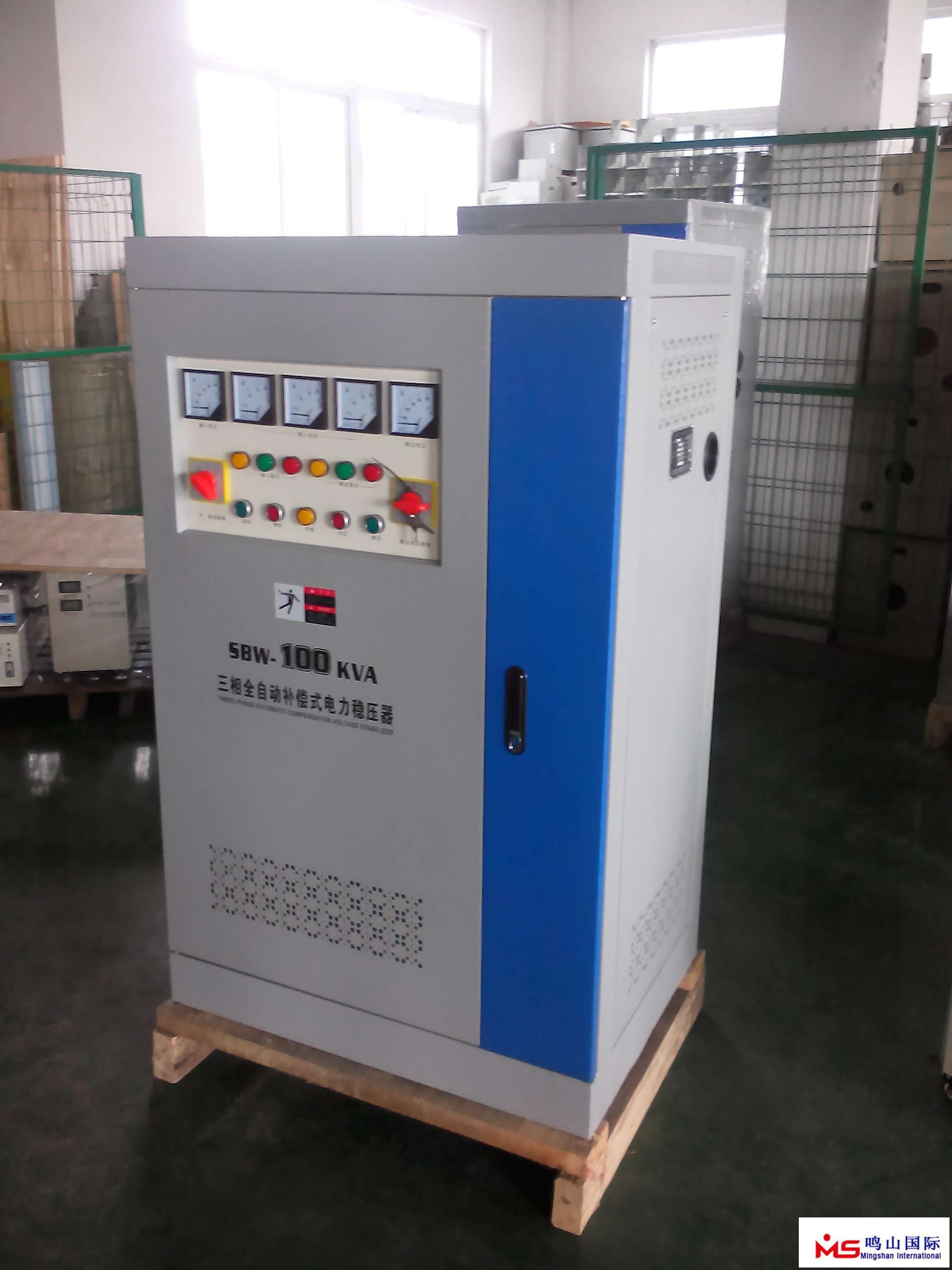

| 1，SBW、DBW單、三相全自動補償式穩壓器概述 | |||
|
SBW、DBW系列單、三相全自動補償式穩壓器，是我公司引進吸收西歐先進技術，同時結合我國國情，為穩定交流電壓而設計。當外界的供電網絡電壓波動或負載變化而造成電壓波動時，能自動保持輸出電壓的穩定。 本系列產品與其他型式穩壓器相比具有容量大、效率高、無波形畸變、電壓調節平穩等優點，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動／自動隨意切換、設有過壓、過流缺相、相序保護及機械故障自動保護，以及體積小、重量輕。使用安裝方便、運行可靠等優點。 |
|||
| 2，產品性能 | |||
|
輸入電壓:單相220V±20％或220V±30％(訂貨時需說明) 三相(三相四線)380V±20％或380±30％(訂貨時需說明) 輸出電壓:單相220V,三相(三相四線)線電壓380V或相電壓220V 輸出電壓精度：（2-5%）可調，出廠設定為3% 頻 率：50-60 Hz 效 率：≥95%(功率等級50KVA以上) 響應時間：≤1.5S(當外界電壓變化10% 波形失真：無附加波形失真 保護功能：具有過壓，過流，缺相，相序保護（單相及三相150KVA以下無缺相及相序保護）及機械故障保護 市電功能：三相產品市電、穩壓方便切換（單相無此功能） 過載能力：二倍的額定電流，維持1分鐘（針對電梯及CT專用穩壓器） 啟動方式：上電自動啟動或人工啟動可選擇 工作方式：可長期、連續無人值守工作 絕緣電阻：≥2MΩ 電氣強度：工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 |
|||
| 3，穩壓器的設計原理 | |||
|
穩壓器是利用的負反饋原理，在穩壓器中有一個可以檢測出輸出電壓變化的電路（誤差放大器反相輸入端的分壓電阻采樣電路，這個電路可以縮小到只有一個集成芯片），當輸出電壓改變時，檢測出輸出電壓變化的電路由芯片提供反饋給電機，再由伺服電機帶動轉臂自動的調整電刷的所在位置，從而使輸出電壓穩定，這是簡單的穩壓器。 所有的穩壓器，都利用了相同的技術實現輸出電壓的穩定.輸出電壓通過連接到誤差放大器反相輸入端的分壓電阻采樣，誤差放大器的同相輸入端連接到一個參考電壓。誤差放大器總是試圖迫使其兩端輸入相等。為此，它提供負載電流以保證輸出電壓穩定（也就是負反饋） 穩壓器是怎么穩電壓的 穩壓器是靠繼電器的跳動穩定電壓的。當電網電壓稍有波動，或在一定范圍內其它電器的開放或關閉，都會引起電力穩壓器的自動糾正電路啟動，使繼電器頻繁跳動。 |
|||
| 4，使用場合 | |||
|
使用場合可廣泛應用于工業、農業、交通、郵電、軍事、鐵路、科研文化等領域的大型機電設備、生產流水線、建筑工程設備、電梯、醫療器械、刺繡輕紡設備、空調、廣播電視及家用電器、照明等需要穩壓的場所。 SBW、DBW系列穩壓器應在室內使用，正常使用條件為： 1，環境溫度：-15～40℃ 2，海拔高度：＜ 1000m 3，相對濕度：＜90％ 4，無嚴重影響穩壓器絕緣的氣體、蒸汽、化學沉積、灰塵、污垢及其它 5，爆炸和腐蝕性介質。 6，安裝場所無嚴重振動或顛簸。 |
|||
| 5訂貨須知： | |||
|
1、產品型號 2、額定容量 3、相數(單相)（三相） 4、聯接組別 5、調壓方式 6、高、低壓電壓 7、有無特殊要求 |
|||
| 六，使用前的檢測和維護 | |||
|
1、新安裝或長期不用的調壓器，運行前必須用500伏兆歐表測量線圈對地的絕緣電阻， 其值不低于5兆歐時才可安全使用，否則應進行熱烘處理。熱烘處理方法一般可用帶電烘燥法或送入烘房烘燥，烘燥后應檢查各緊固件是否松動，如有松動應加以緊固 2、電源電壓應符合調壓器銘牌上的輸入電壓。 3，調壓器必須良好接地，以保證安全 4，使用時應經常注意輸出電流不超過額定值，如有短時負荷,不能超過表2的的規定，否 則易使調壓器壽命降低甚至燒毀 5，使用時應緩慢均勻地旋轉手柄，以免引起電刷損壞或產生火花 6，應經常檢查調壓器的使用情況，如發現電刷磨損過多、缺損，應及時調換同種規格的 電刷，并用零號砂紙墊 在電刷下面轉動手輪數次使電刷底面磨平，接觸良好，方可使用。調換的銅石墨復合電刷必須嚴格符合規格要求。 7，線圈與電刷接受的表面，應經常保持清潔，否則易引起打火花而燒壞線圈表面。如發 現線圈表面燒有黑色斑點可用棉紗沾酒精(90%) 擦拭，直至表面斑點除去為止 8，從電源接到調壓器，調壓器到負載的導線和導線端子接頭應接觸很好，并能通過調壓 器額定電流。 9，搬動調壓器時不得用手輪，而應用提手或?qū)⒄麄�(gè)產品提起移動 10，調壓器需要橫裝在面板上,（僅限于單元調壓器結構）或立裝在其他底座上時可利用 調壓器底座的安裝孔加以固定。 11，調壓器應經常保持清潔不允許有水滴，油污等落入調壓器內部，調壓器應定時停電除 去內部積聚的塵埃。 |
|||
| 相數 |
型號規格 （KVA） |
額定容量 (KVA) |
輸出額定電流(A) |
外形尺寸 (cm)(長寬高) |
柜數 |
重量 （kg） |
|
單相 |
DBW-10 | 10 | 45 | 60×50×135 |
單柜 |
180 |
| DBW-15 | 15 | 68 | 60×50×135 | 230 | ||
| DBW-20 | 20 | 91 | 60×50×135 | 258 | ||
| DBW-25 | 25 | 114 | 60×50×135 | 279 | ||
| DBW-30 | 30 | 136 | 60×50×135 | 290 | ||
| DBW-40 | 40 | 182 | 80×62×134 | 330 | ||
| DBW-50 | 50 | 227 | 80×62×134 | 338 | ||
| DBW-60 | 60 | 273 | 80×62×134 | 354 | ||
| DBW-80 | 80 | 364 | 90×68×162 | 390 | ||
| DBW-100 | 100 | 455 | 90×68×162 | 410 | ||
| DBW-120 | 120 | 545 | 90×68×162 | 430 | ||
| DBW-150 | 150 | 682 | 100×80×165 | 470 | ||
| DBW-180 | 180 | 818 | 100×80×165 | 491 | ||
| DBW-200 | 200 | 909 | 100×80×165 | 530 | ||
|
三相 |
SBW-20 | 20 | 30 | 60×72×125 |
單柜 |
230 |
| SBW-30 | 30 | 45 | 60×72×125 | 240 | ||
| SBW-50 | 50 | 76 | 60×72×125 | 287 | ||
| SBW-60 | 60 | 91 | 60×72×125 | 301 | ||
| SBW-80 | 80 | 121 | 65×82×134 | 379 | ||
| SBW-100 | 100 | 152 | 65×82×134 | 414 | ||
| SBW-120 | 120 | 182 | 65×82×134 | 435 | ||
| SBW-150 | 150 | 227 | 90×77×162 | 577 | ||
| SBW-180 | 180 | 273 | 90×77×162 | 600 | ||
| SBW-200 | 200 | 303 | 90×77×162 | 610 | ||
| SBW-225 | 225 | 341 | 100×80×165 | 705 | ||
| SBW-250 | 250 | 379 | 100×80×165 | 728 | ||
| SBW-300 | 300 | 455 | 110×90×185 | 890 | ||
| SBW-320 | 320 | 485 | 110×90×185 | 915 | ||
| SBW-350 | 350 | 530 | 110×90×185 | 940 | ||
| SBW-400 | 400 | 606 | 110×110×185 | 1020 | ||
| SBW-450 | 450 | 681 | 110×110×185 | 1063 | ||
| SBW-500 | 500 | 758 | 90×100×185 | 雙柜 | 1350 | |
| SBW-600 | 600 | 909 | 90×100×185 | 1390 |
